CPU 22X系列
概述
S7-200 CN 系列PLC 適用于各行各業，各種場合中的檢測、監測及控制的自動化。S7-200 CN 系列的強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能。因此S7-200 CN 系列具有極高的性能/價格比。
S7-200 CN 系列出色表現在以下幾個方面：
* 極高的可靠性
* 極豐富的指令集
* 易于掌握
* 便捷的操作
* 豐富的內置集成功能
* 實時特性
* 強勁的通訊能力
* 豐富的擴展模塊
S7-200 CN 系列在集散自動化系統中充分發揮其強大功能。使用范圍可覆蓋從替代繼電器的簡單控制到更復雜的自動化控制。應用領域極為廣泛，覆蓋所有與自動檢測，自動化控制有關的工業及民用領域，包括各種機床、機械、電力設施、民用設施、環境保護設備等等。如：
* 沖壓機床
* 磨床
* 印刷機械
* 橡膠化工機械
* 中央空調
* 電梯控制
* 運動系統
S7-200系列PLC可提供4個不同的基本型號的8種CPU供您使用。
◆CPU單元設計
集成的24V負載電源：可直接連接到傳感器和變送器（執行器），CPU 221，222具有180mA輸出， CPU 224，CPU 226分別輸出280，400mA。可用作負載電源。
◆不同的設備類型
CPU 221~226各有2種類型CPU，具有不同的電源電壓和控制電壓。
◆本機數字量輸入/輸出點
CPU 221具有6個輸入點和4個輸出點，CPU 222具有8個輸入點和6個輸出點，CPU 224具有14個輸入點和10個輸出點。CPU 226具有24個輸入點和16個輸出點。
◆中斷輸入
允許以極快的速度對過程信號的上升沿作出響應。
◆高速計數器
CPU 221/222
4個高速計數器（30KHz），可編程并具有復位輸入，2個獨立的輸入端可同時作加、減計數，可連接兩個相位差為90°的A/B相增量編碼器。
CPU224/226
6個高速計數器（30KHz），具有CPU221/222相同的功能。
CPU 222/224/226
可方便地用數字量和模擬量擴展模塊進行擴展。可使用仿真器（選件）對本機輸入信號進行仿真，用于調試用戶程序。
◆模擬電位器
CPU221/222 1個。
CPU224/226 2個。
◆脈沖輸出
2路高頻率脈沖輸出（最大20KHz），用于控制步進電機或伺服電機實現定位任務。
◆實時時鐘
例如為信息加注時間標記，記錄機器運行時間或對過程進行時間控制。
◆EEPROM存儲器模塊（選件）
可作為修改與拷貝程序的快速工具（無需編程器），并可進行輔助軟件歸檔工作。
◆電池模塊
用于長時間數據后備。用戶數據（如標志位狀態，數據塊，定時器，計數器）可通過內部的超級電容存貯大約5天。選用電池模塊能延長存貯時間到200天（10年壽命）。電池模塊插在存儲器模塊的卡槽中。

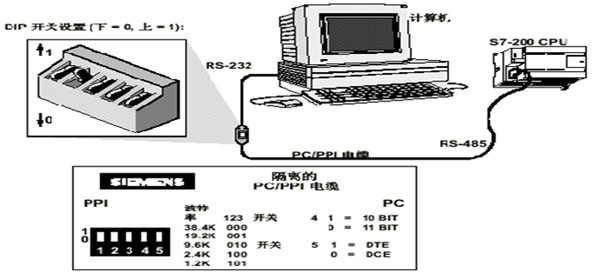

當數據從RS-232傳送到RS-485口時，PC/PPI 電纜是發送模式。當數據從RS-485傳送到RS-232口PC/PPI 電纜是接收模式。當檢測到RS-232的發送線有字符時，電纜立即從接收模式轉換到發送模式。當RS-232發送線處于閑置的時間超過電纜切換時間時，電纜又切換到接收模式。這個時間與電纜上的DIP開關設定的波特率選擇有關。
CPU 221
本機集成6輸入/4輸出共10個數字量I/O點。無I/O擴展能力。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。
CPU 222
本機集成6輸入/4輸出共10個數字量I/O點。無I/O擴展能力。6K字節程序和數據存儲空間。4個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。非常適合于小點數控制的微型控制器。
CPU 224
本機集成14輸入/10輸出共24個數字量I/O點。可連接7個擴展模塊，最大擴展至168路數字量I/O點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。1個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。是具有較強控制能力的控制器。
CPU 226
本機集成24輸入/16輸出共40個數字量I/O 點。可連接7個擴展模塊，最大擴展至248路數字量I/O 點或35路模擬量I/O 點。13K字節程序和數據存儲空間。6個獨立的30kHz高速計數器，2路獨立的20kHz高速脈沖輸出，具有PID控制器。2個RS485通訊/編程口，具有PPI通訊協議、MPI通訊協議和自由方式通訊能力。I/O端子排可很容易地整體拆卸。用于較高要求的控制系統，具有更多的輸入/輸出點，更強的模塊擴展能力，更快的運行速度和功能更強的內部集成特殊功能。可完全適應于一些復雜的中小型控制系統。
|
